选矿厂的高频振动单层筛（简称振动筛）在工作中使用一些功夫后，发现其聚安脂筛网（简称筛网）频仍分裂穿孔，半年内就更新了18张！！＞殖〔槌，发现更换下来的旧筛网全数沿其加强筋方向分裂穿孔，且重要沿其窄加强筋方向分裂穿孔！！
针对此景象分析分析筛网分裂穿孔原因，并给出预防措施！！
振动筛结构
该型振动筛由机架、、左筛框、、右筛框、、聚安脂支承梁（简称支承梁）、、筛网、、筛上矿粉网络斗、、筛下矿粉网络斗、、振动电动机及电气节制屏9部门组成！！Ｆ渲猩竿爸迷谥С辛荷，上、、中、、下支承梁各装置1张筛网；；支承梁与筛网上的加强筋接触，起到支承筛网的作用；；筛网上的筛孔尺寸为0.30?0.60mm，需凭据选矿工艺和磨矿分级要求进行配置！！

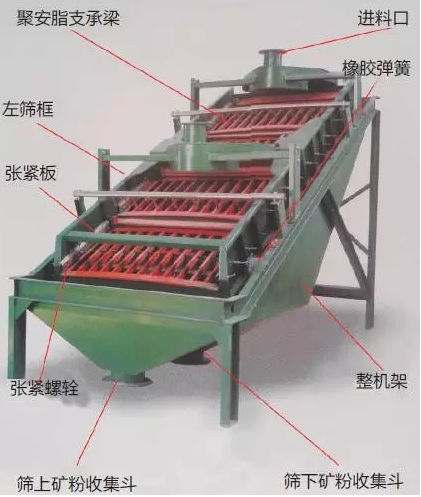

振动筛
原因分析
！！（1）筛网加强筋设计不合理
筛网有7条纵向窄加强筋和6条纵向的宽加强筋，筛网分裂穿孔地位多数在7条纵向窄加强筋地位！！Ｎ颐欠⑾稚竿忧拷畋戎С辛赫，未与支承梁齐全吻合！！７治鲆晕，支承梁宽出筛网加强筋，可直接磨损筛网网格，可造成筛网加快分裂穿孔！！

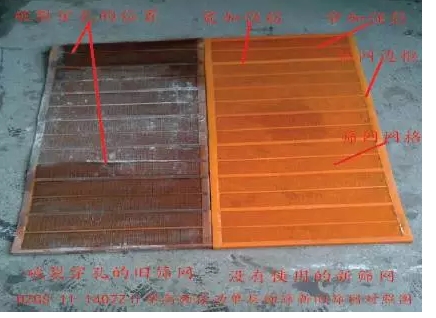

无缺与分裂穿孔筛网对比
！！（2）未实时更换磨损的支承梁
我们发现支承梁经陆续使用2年后，其磨损后出现磨尖、、磨偏及凹凸不平景象，磨尖部位像刀口一样！！７治鲆晕，当振动筛高频振动时，磨尖、、磨偏及凹凸不平的支承梁就会陆续冲击、、磨损、、切割筛网的加强筋部位，造成筛网过早分裂穿孔！！
！！（3）给矿布料存在问题
经观察得知，出产过程中存在给矿布料不均匀、、给矿落差过大、、给矿流量过猛等景象！！Ｈ羯竿蟛剂喜痪，可造成筛网网格部门受力过大；；若给矿落差超过300mm或给矿流量过猛，其对筛网的冲击力更大！！Ｉ鲜鑫侍饩嵩斐缮竿杓聘汉珊统性啬芰，导致筛网过早分裂穿孔！！
！！（4）筛网质量不不变
该种筛网为聚安脂资料制成，选取模具浇注成型工艺批量出产！！Ｓ捎谂淞吓浞奖壤涠、、成形温度颠簸、、操作人员的素质差距等原因，可能造成筛网质量不不变，导致筛网抗磨损性、、耐屈挠性及承载能力降低！！
！！（5）筛网装置不当
筛网由筛框左、、右两侧的螺栓张紧和固定，筛网装置在支承梁上，筛网的13条加强筋与13条支承梁应齐全吻合！！Ｈ羰窃谧爸蒙竿，其左、、右两侧的螺栓伸出长度调整不当，就会造成筛网加强筋与支承梁错位，加强筋与支承梁接触、、支承面积就会削减，筛网受到的压力就会增大，将导致筛网网格与窄加强筋结合部位分裂穿孔！！４送，在拧紧螺栓时若筛网张紧力过大，将造成筛网产生较大预应力，也会导致筛网过早分裂穿孔！！
预防措施
凭据对筛网过快分裂穿孔原因的分析，我们采取了以下5项预防措施：：：一是改善给矿前提，降低给矿落差、、降低给矿流量，使给矿布料均匀！！６是与出产厂家签定质量保障和谈，保障筛网供货质量！！Ｈ翘岣呱竿爸弥柿，使筛网13条加强筋与13条支承梁齐全吻合，以保障筛网支承面积！！Ｋ氖鞘凳备灰丫ニ鸬闹С辛！！Ｎ迨窃谖扌轮С辛焊皇，在筛网与已经磨损支承梁之间铺垫废旧自行车轮胎，以减轻和预防支承梁尖角对筛网的磨损！！
采取以上预防措施后，该型振动筛筛网频仍分裂穿孔故障大为削减，有效耽搁了筛网使用寿命！！
豫公网安备 41072102000847号
代替进口激振器
